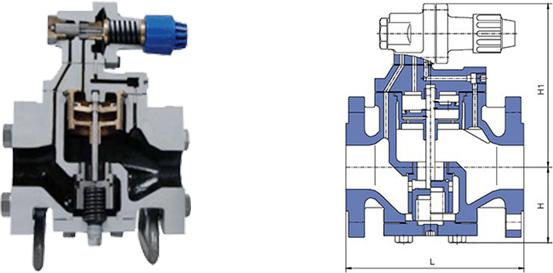

進口高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了
進口高靈敏度蒸汽減壓閥的性能
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命
進口高靈敏度蒸汽減壓閥主要技術參數
|
蒸汽減壓閥公稱壓力(Mpa) |
1.0 |
1.6 |
|
型高靈敏度蒸汽減壓閥公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.04-0.6 |
0.04-1.0 |
|
最小壓差(Mpa) |
0.05 |
0.07 |
|
滲漏量 |
GB12245-1989 |
|
|
*：殼體試驗不包括膜片、頂蓋 |
||
進口高靈敏度蒸汽減壓閥主要零部件材料
|
零件名稱 |
零件選用材料 |
|
閥體、閥蓋、底蓋 |
WCB |
|
閥座、閥瓣 |
2Cr13 |
|
活塞環 |
對位聚苯 |
|
膜片 |
PH15-7Mo |
|
缸套、活塞 |
鋁鐵青銅 |
|
導閥座、導閥瓣 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
|
導調主彈簧 |
50CrVA |
