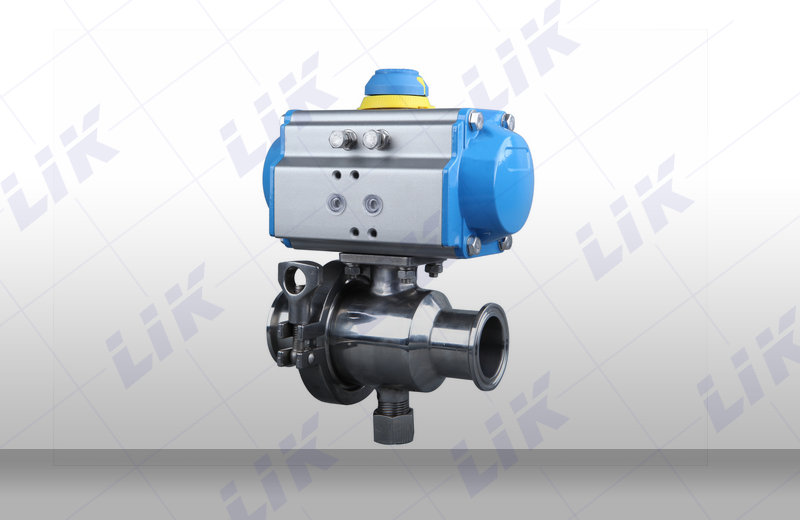

進口氣動卡箍球閥中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
進口氣動卡箍球閥特點：
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
適用場景:
氣動卡箍球閥適用于自來水、純凈水、低腐蝕性介質中使用。
進口氣動卡箍球閥零部件材料
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
進口氣動卡箍球閥技術參數
|
公稱通徑 |
15～100mm |
|
公稱壓力 |
PN1.6、2.5、4.0MPa |
|
閥體材質 |
碳鋼、304、316、316L |
|
球體材質 |
304/316/316L不銹鋼 |
|
閥桿材質 |
304/316/316L不銹鋼 |
|
閥座密封 |
PTFE |
|
溫 度 |
PTFE≤150℃ |
|
連接型式 |
卡箍式、快裝式 |
|
適用介質 |
水、氣體、油品等 |
|
特 點 |
密封好、使用壽命長 |
進口氣動卡箍球閥連接尺寸
|
公稱通徑 DN |
連接尺寸 |
||||||
|
DN |
in |
d |
L2 |
G |
Lo |
~H |
|
|
15 |
1/2 |
15 |
90 |
1/2 |
141 |
159 |
|
|
20 |
3/4 |
20 |
90 |
3/4 |
141 |
167 |
|
|
25 |
1 |
25 |
100 |
1 |
141 |
172 |
|
|
32 |
1-1/4 |
32 |
110 |
1-1/4 |
159 |
210 |
|
|
40 |
1-1/2 |
40 |
125 |
1-1/2 |
211 |
218 |
|
|
50 |
2 |
50 |
150 |
2 |
211 |
248 |
|
|
65 |
2-1/2 |
65 |
190 |
2-1/2 |
248 |
273 |
|
|
80 |
3 |
80 |
220 |
3 |
269 |
313 |
|
