進口硬密封蝶閥采用經密封的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工以及給排水和市政建設等工業管道上，作調節流量和截?cái)嗔黧w使用。
進口硬密封蝶閥的特點
1、采用三偏心密封結構，閥座蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈采用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，在高溫的情況下均具有優良的密封性能，具有耐腐蝕，使用壽命長。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝

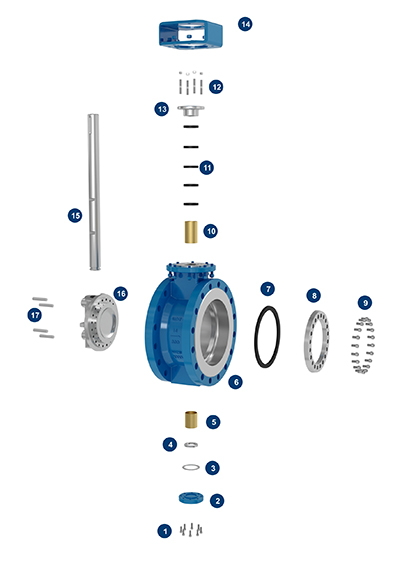

進口硬密封蝶閥零部件材質
|
序號 |
零件名稱 |
碳鋼 |
不銹鋼 |
低溫鋼 |
|
|
1 |
底蓋螺釘 |
8.8/B7 |
B8 |
B8/L7 |
|
|
2 |
底蓋 |
A105 |
304 |
304/LF2 |
|
|
3 |
墊片 |
304+石墨 |
304+石墨 |
304+石墨 |
|
|
4 |
卡環 |
1035 |
304 |
304 |
|
|
5 |
下軸套 |
SF-1 |
SF-1S/C95200 |
SF-1S/C95200 |
|
|
6 |
閥體 |
WCB |
CF8 |
LCB/LC1 |
|
|
7 |
密封圈 |
304+石墨 |
304+石墨 |
304+石墨 |
|
|
8 |
壓板 |
A105 |
304 |
304/LF2 |
|
|
9 |
壓板螺釘 |
8.8/B7 |
B8 |
B8/L7 |
|
|
10 |
上軸套 |
SF-1 |
SF-1S/C95200 |
SF-1S/C95200 |
|
|
11 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
|
12 |
壓蓋螺柱 |
8.8/B7 |
B8 |
B8/L7 |
|
|
13 |
填料壓蓋 |
WCB |
CF8 |
CF8/LF2 |
|
|
14 |
支架 |
WCB |
WCB/CF8 |
WCB/CF8 |
|
|
15 |
閥桿 |
410/420 |
304/17-4PH |
410/17-4PH |
|
|
16 |
蝶板 |
WCB |
CF8 |
LCB/LC1 |
|
|
17 |
銷軸 |
410/420 |
304/17-4PH |
410/17-4PH |
進口硬密封蝶閥故障原因消除方法
對于用戶來說，實際使用工況與閥門規定的適用范圍要一致，以及操作正確與認真維護保養時，直接關系到閥門故障的避免與使用壽命的延長。
常見的事故詳見下表：
|
故障 |
分析產生原因 |
消除故障方法 |
|
填料處的外漏 |
1、填料超期使用、已老化。 |
1、應及時更換老化、損壞的填料并逐圈安放接頭呈30°-50°。 |
|
密封面泄漏 |
1、閥門安裝方向和介質流向不符。 |
1、注意安裝檢查。 |
|
法蘭連接處泄漏 |
1、螺栓擰緊力不均。 |
1、重新均勻擰緊螺栓。 |
|
手柄、手輪的損壞 |
1、使用不正確。 |
1、禁止使用管子鉗、長杠桿、撞擊工具等。 |
|
蝸輪蝸桿傳動卡咬 |
1、不清潔嵌入臟物、影響潤滑。 |
1、請保持清潔，定期加油。 |
|
電動安裝故障 |
1、潤滑不良，閥內有異物卡住造成轉矩過大。 |
1、應加油，保持清潔，使油管良好，填料壓緊適度，及時排除異物。 |
